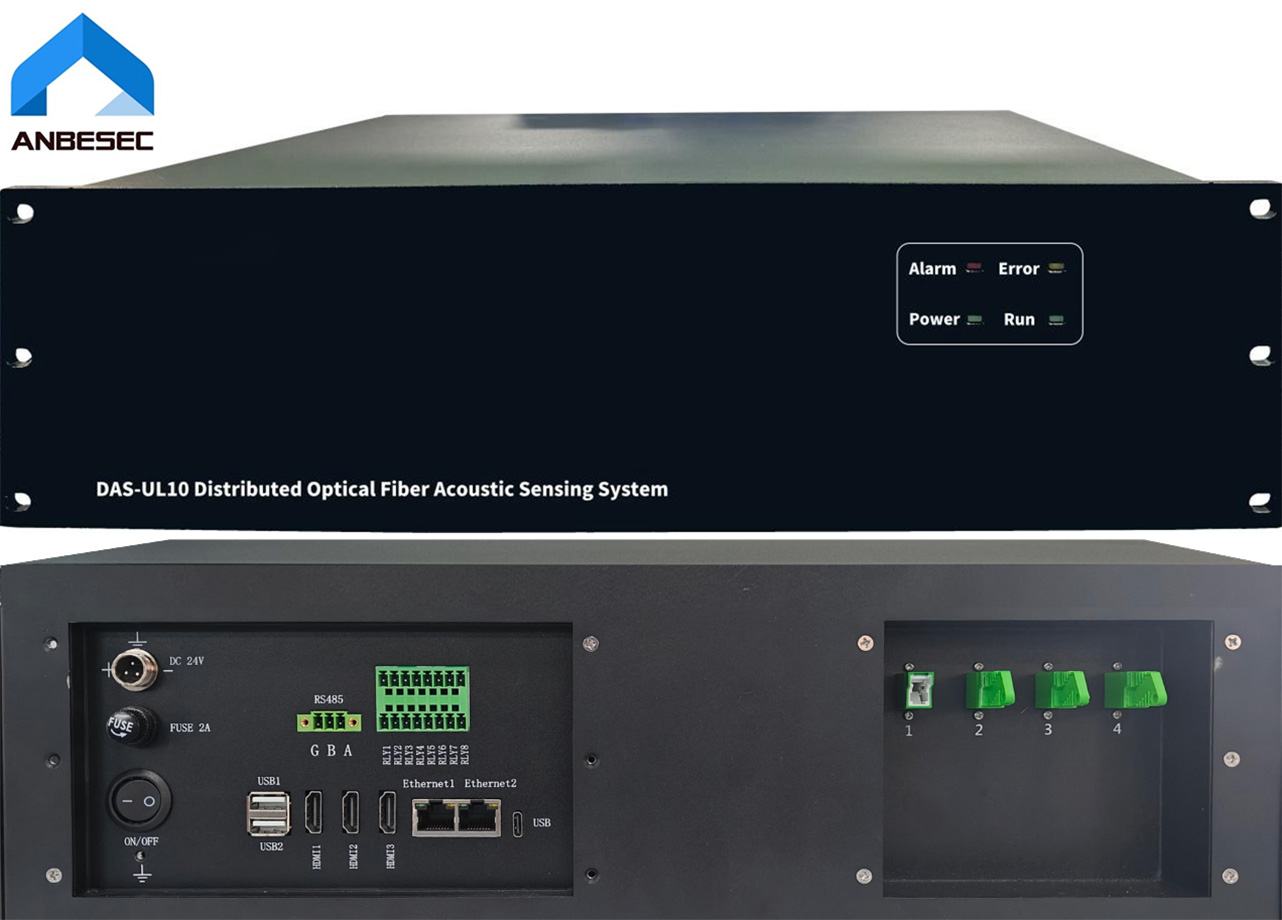

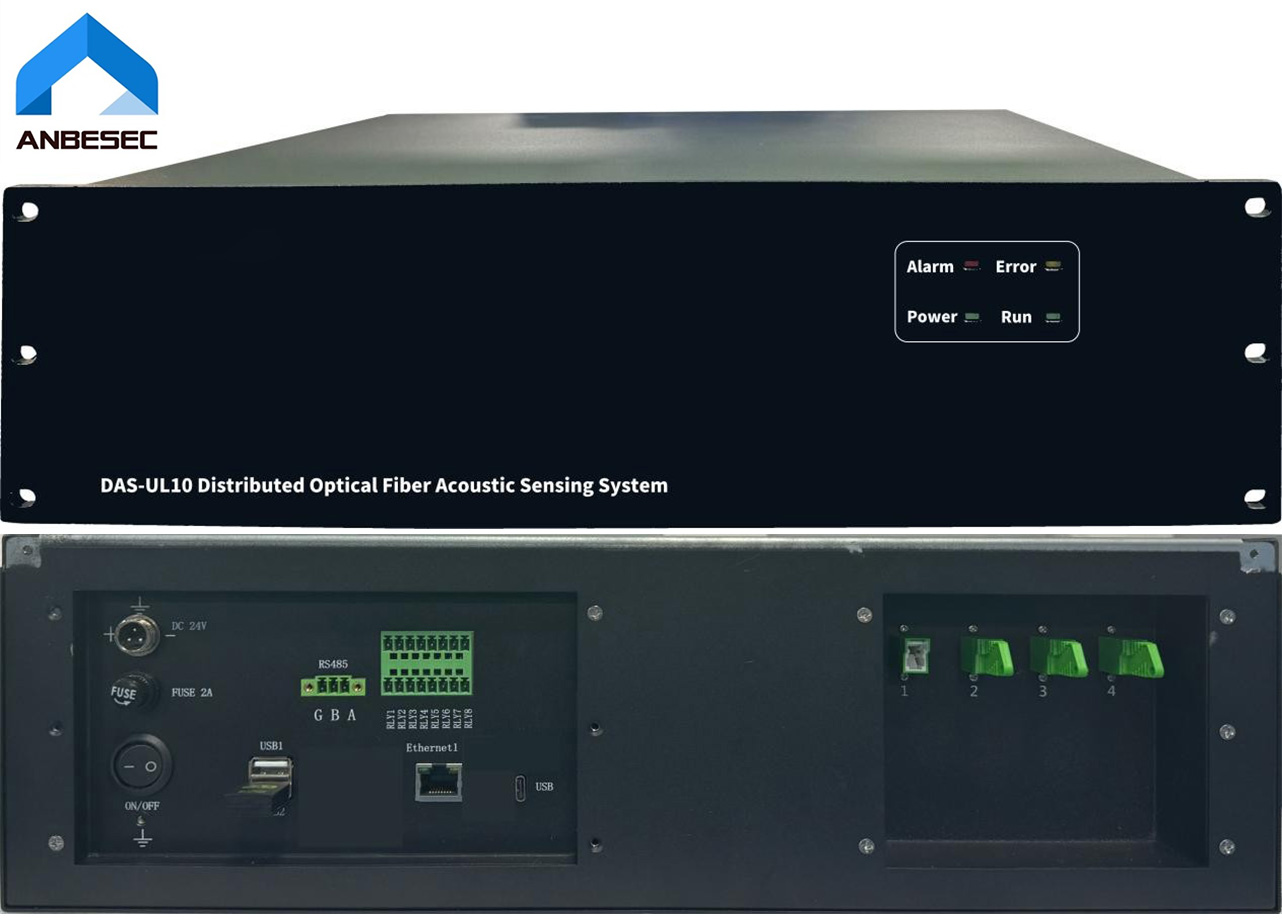

Verteilte Akustik (DAS)
Einführung
Der verteilte akustische Sensor DAS ist ein verteilter optischer Fasersensor, der auf kohärenter Rayleigh-Streuung basiert. Er nutzt die Schallempfindlichkeit der Faser (Vibrationsempfindlichkeit). Wirkt eine externe Vibration auf die Sensorfaser ein, ändert sich aufgrund des elastischen optischen Effekts der Brechungsindex der Faser und ihre Länge geringfügig. Dies führt zu einer gleichzeitigen Änderung der optischen Intensität und Phase des in der Faser übertragenen Signals.
Technischer Parameterindex
| Geräteparameter | DAS-UL10 (10) Lite | DAS-UL10 (20) Pro |
| Fasertyp | Singlemode-Faser 9µm/125µm | |
| Messkanal | 1/2/4 Kanäle | |
| Entfernungsmessung | 10 km/Kanal | 20 km/Kanal |
| KI-Rechennutzenmodell | Standard | Verbessert |
| Abtastraum | 0,4 m/1 m/2 m/5 m (einstellbar) | |
| Positionsgenauigkeit | 0,4 m–25 m (einstellbar) | |
| Alarmreaktionszeit | ≤3s | |
| Genauigkeit der Phasenanpassung | 0,1 rad (typisch) | |
| Audio-Wiederherstellungsfunktion | Ja | |
| Frequenzgenauigkeit | ±1 Hz | |
| Kommunikationsschnittstelle | 2 RJ45 (Ethernet), 1 RS485, 2 USB, 8 Relais, 3 HDMI | |
| Optischer Anschluss | Staubdichter, selbstverriegelnder E2000-Stecker oder FC/APC (Standard bei E2000) | |
| Betriebsleistung | DC24V, durchschnittliche Leistungsaufnahme des Moduls 25W | |
| Abmessungen (B×T×H) und Gewichte | 482,6 mm × 328 mm × 132,8 mm (13 kg) | |
